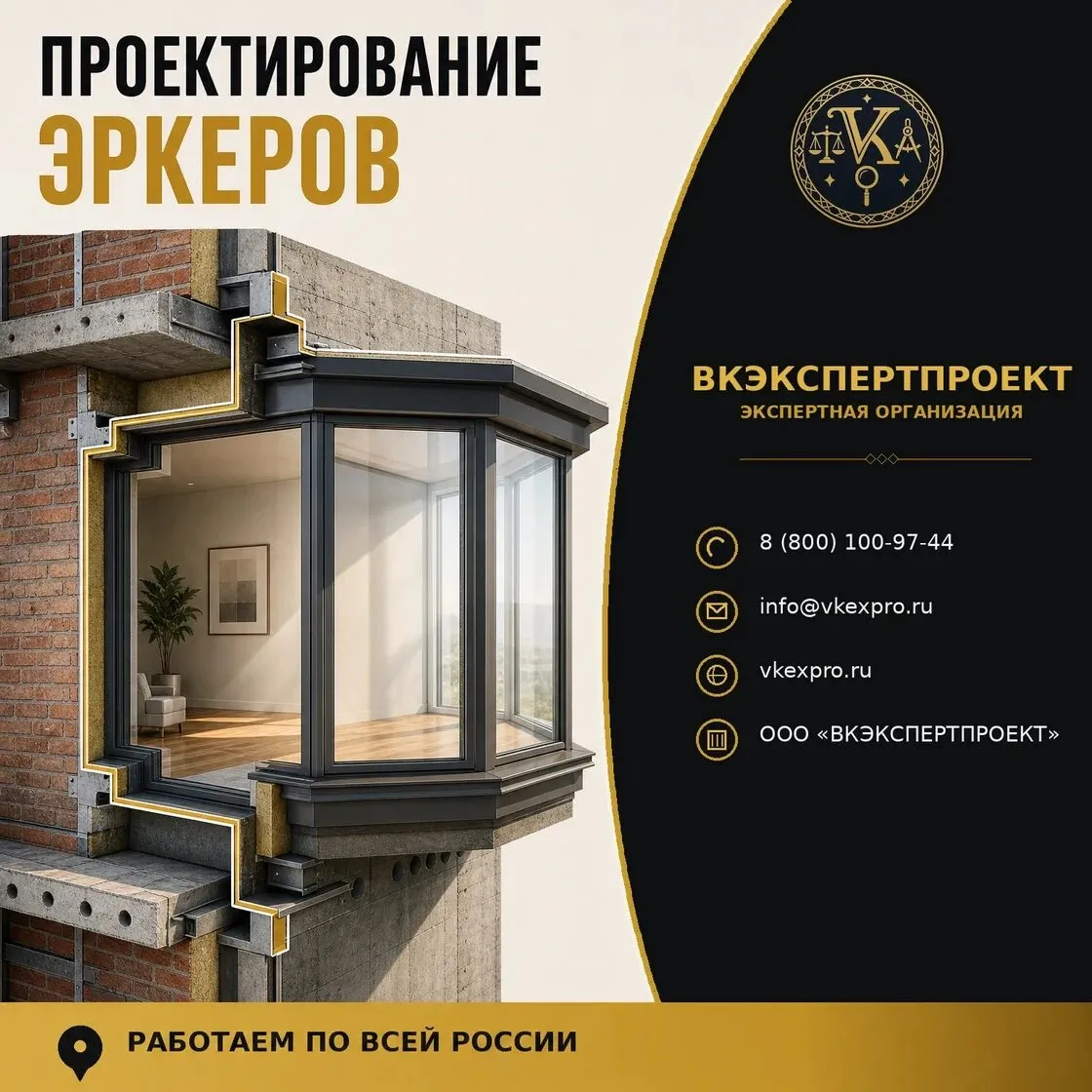

Проектирование эркеров

Эркер, который подходит вашему дому, а не существует отдельно от него

Эркер меняет не только площадь помещения, но и нагрузку на фундамент, фасад, перекрытия и кровлю. Поэтому мы начинаем не с красивой картинки, а с проверки исходных условий. Архитектор связывает новый объём с планировкой и фасадом, конструктор определяет надёжную схему опирания, а специалисты по остеклению и теплотехнике прорабатывают комфорт в любое время года.

• Проектируем эркеры прямоугольной, трёхгранной, многоугольной, полукруглой и консольной формы.
• Работаем с кирпичными, каменными, каркасными и деревянными домами, а также с объектами реконструкции.
• Учитываем мебель, отопление, вентиляцию, проходы, высоту подоконников и сценарии использования помещения.
• Сразу связываем форму эркера с существующими окнами, кровлей, отделкой и пропорциями фасада.
• Передаём решения в понятном комплекте, по которому можно уточнять смету и выполнять строительные работы.

Что именно будет проработано

Состав документации определяется задачей: от архитектурной концепции до архитектурно-конструктивного комплекта для строительства. Вы заранее согласуете внешний вид, габариты, остекление и принцип устройства, а затем получите детализированные решения.

• Планы, фасады, разрезы и трёхмерная концепция эркера.
• Фундамент, опоры, каркас, перекрытие, консоли, балки и крепления к существующему зданию.
• Кровля, карнизы, парапеты, свесы, отливы, сливы и организованный водоотвод.
• Узлы примыкания к стенам, полу, перекрытию и кровле основного здания.
• Утепление, пароизоляция, гидроизоляция, монтажные швы и непрерывность теплового контура.
• Принципиальные характеристики профилей, стеклопакетов, безопасного остекления и светопрозрачных конструкций.
• Спецификация основных материалов и пояснительная записка.
• Согласованные корректировки в рамках выбранного состава работ.

Команда, которая отвечает за разные риски проекта

Над эркером работает не один универсальный исполнитель. Состав команды подключается к задаче в зависимости от типа здания, конструкции и требуемой глубины проектирования.

• Архитектор формирует планировку, пропорции, внешний вид и связь эркера с интерьером и фасадом.
• Конструктор рассчитывает собственный вес, снеговые и ветровые нагрузки, опирание, фундамент, каркас и крепления.
• Специалист по светопрозрачным конструкциям подбирает оконные системы, стеклопакеты, безопасное остекление и монтажные решения.
• Специалист по теплотехнике проверяет утепление, мостики холода, риск конденсата и тепловую защиту.
• Инженер по отоплению и вентиляции определяет размещение отопительных приборов, тёплого пола, воздухообмена и защиты от перегрева.
• Проектировщик реконструкции оценивает состояние существующих конструкций и совместимость нового объёма с домом.

Какие исходные данные нужны

Чем точнее информация о здании, тем меньше предположений в проекте. Передайте то, что уже есть, а недостающий состав данных мы определим на старте.

• Планы этажей, фасады, разрезы, размеры и фото существующего здания.
• Сведения о фундаменте, стенах, перекрытиях, кровле и материалах конструкций.
• Информация о возрасте дома, ремонтах, видимых трещинах, деформациях и ранее выполненных пристройках.
• Желаемая площадь и назначение эркера: гостиная, столовая, кабинет, зона отдыха или другое помещение.
• Предпочтения по форме, остеклению, материалам, кровле и внешнему виду.
• Данные об инженерных сетях, отоплении, вентиляции и планируемой расстановке мебели.
• Сведения об участке, отступах и ограничениях, если эркер добавляется к существующему дому.

Как проходит проектирование

Мы последовательно переводим идею в проверенное решение: сначала фиксируем задачу и ограничения, затем согласуем архитектуру и только после этого выпускаем детальные конструктивные и инженерные решения.

• Проводим вводный разбор задачи, изучаем материалы по зданию и уточняем назначение эркера.
• Определяем возможные схемы: отдельный фундамент, опирание на существующие конструкции, каркас, балки или консоли.
• Разрабатываем варианты формы, габаритов, остекления, кровли и связи с помещением.
• Согласуем выбранную концепцию, проверяем проходы, мебель, отопление, вентиляцию и освещённость.
• Выполняем расчёт нагрузок и прорабатываем фундамент, каркас, перекрытия, крепления и узлы примыкания.
• Проверяем тепловую защиту, влагоизоляцию, водоотведение, безопасность остекления и эксплуатационный комфорт.
• Готовим чертежи, спецификации и пояснения, затем вносим согласованные изменения и передаём итоговый комплект.

Стоимость и сроки

Итоговая стоимость зависит от площади и формы эркера, материала стен, типа опирания, сложности остекления, состояния существующего здания и состава документации. В базовую цену входят согласованный состав чертежей, расчёты и один цикл корректировок по замечаниям. Отдельно оплачиваются обследование существующих конструкций, выездные обмеры, дополнительные варианты, последующие циклы правок, сопровождение согласований и авторский надзор. Ориентир по проектированию эркера составляет 25 000–150 000 ₽ для отдельных архитектурных и конструктивных этапов; сложные проекты могут превышать этот диапазон. Если эркер проектируется как часть дома, расчёт обычно ведётся в пределах 300–1 500 ₽ за м² общей площади проектируемого объекта.

• Эскизное проектирование: 25 000–60 000 ₽ — один вариант планировки, фасада и визуализации без детальной конструктивной проработки.
• Архитектурный проект: 60 000–150 000 ₽ — планы, фасады, разрезы, узлы примыкания, кровля и спецификация основных материалов.
• Конструктивная проработка: 40 000–120 000 ₽ — расчёт опирания, фундамента, перекрытий, каркаса, утепления и водоотведения.
• Предварительная концепция занимает 5–10 рабочих дней при наличии планов, размеров и сформулированных требований.
• Эскизный проект обычно готовится за 2–4 недели, рабочая архитектурно-конструктивная документация — за 4–8 недель.
• Один цикл корректировок по замечаниям занимает 2–7 рабочих дней; точный график фиксируем после получения исходных данных.

Примеры выполненных задач

В практике ООО "ВКЭКСПЕРТПРОЕКТ" были проекты для разных типов зданий и климатических условий. В каждом случае архитектурное решение проверялось конструктивно и увязывалось с существующим объектом. Стоимость кейсов отражает согласованный состав работ: обследование, расчёты, дополнительные специалисты и сложные узлы могут оплачиваться отдельно от базового проектирования. Сопровождение согласований и авторский надзор выполняются по отдельному договорённому объёму.

• Калуга, кирпичный частный дом площадью 186 м². Спроектировали эркер первого этажа площадью 12 м² с отдельным фундаментом, панорамным остеклением, утеплённой кровлей и водоотведением. В работе участвовали архитектор, конструктор и специалист по светопрозрачным конструкциям. Срок — 24 рабочих дня. Стоимость — 118 000 ₽. Результат — комплект чертежей для расчёта материалов и строительства, включая узлы сопряжения с существующей стеной.
• Тюмень, каркасный дом площадью 142 м². Разработали трёхгранный эркер площадью 8 м² с включением в общий каркас, тёплым полом, безопасным стеклопакетом и проверкой мостиков холода. Команда — архитектор, конструктор и специалист по теплотехнике. Срок — 19 рабочих дней. Стоимость — 86 000 ₽. Результат — согласованная планировка и рабочие решения каркаса, утепления, остекления и кровли.
• Санкт-Петербург, реконструкция каменного дома площадью 318 м². Проработали консольный эркер второго этажа площадью 7 м²: обследовали существующее опирание, рассчитали консоли и балки, разработали фасадные узлы, плоскую кровлю и водоотвод. Работали архитектор, конструктор, специалист по светопрозрачным конструкциям и проектировщик реконструкции. Срок — 37 рабочих дней. Стоимость — 164 000 ₽. Результат — решение по безопасному выносу без устройства массивной пристройки на уровне земли.
• Краснодар, двухэтажный деревянный дом площадью 204 м². Спроектировали многоугольный эркер площадью 15 м² с учётом усадки древесины, деформационных зазоров, скатной кровли, отопления и защиты от летнего перегрева. Команда — архитектор, конструктор, специалист по теплотехнике и инженер по отоплению и вентиляции. Срок — 32 рабочих дня. Стоимость — 132 000 ₽. Результат — увязанный комплект архитектурных и конструктивных решений с рекомендациями по монтажу окон и примыканиям.

Что вы получите на выходе

Итог проекта — не только визуальный образ эркера, а набор решений, который снижает риск переделок на стройке. Вы сможете обсуждать с подрядчиками конкретные размеры, материалы, узлы и последовательность работ.

• Согласованный внешний вид, планировку и габариты эркера.
• Понятную схему опирания и расчётную конструктивную логику.
• Чертежи фундамента, каркаса, перекрытия, кровли и креплений в составе выбранного проекта.
• Решения по утеплению, гидроизоляции, пароизоляции, примыканиям и устранению мостиков холода.
• Данные для заказа окон, стеклопакетов и основных строительных материалов.
• Проработанное водоотведение без стихийного сброса воды на фасад или цоколь.
• Проверку размещения отопления, вентиляции, мебели и проходов.
• Рекомендации по необходимости согласования реконструкции, изменению фасада и учёту градостроительных ограничений.

Нормативные и эксплуатационные требования

При проектировании учитываем действующие требования к безопасности, надёжности и оформлению строительных решений. Конкретный набор проверок зависит от типа объекта, региона, состояния существующих конструкций и состава работ.

• Несущая способность и устойчивость с учётом собственного веса, снеговых и ветровых нагрузок, остекления и кровли.
• Надёжность опирания на фундамент, стены, перекрытия, консоли или отдельные опоры.
• Тепловая защита, непрерывное утепление и снижение риска промерзания и конденсата.
• Гидроизоляция, герметичные примыкания, отливы, сливы и организованный водоотвод.
• Естественное освещение, инсоляция, проветривание и комфортный микроклимат.
• Безопасное остекление в зонах возможного контакта людей и на нижних участках фасада.
• Пожарная безопасность, безопасная эвакуация и ограничение распространения огня в узлах.
• Градостроительные ограничения, отступы от границ участка, красные линии и особенности реконструкции.
• Оформление проектной и рабочей документации по действующим правилам графического представления строительных решений.

Частые вопросы

• Можно ли спроектировать эркер для уже построенного дома? — Да. Сначала оцениваем доступные сведения о фундаменте, стенах, перекрытиях и кровле, а при необходимости закладываем обследование существующих конструкций. После этого выбираем безопасную схему: отдельный фундамент, опирание на существующие элементы, каркас, балки или консоли.
• Что делать, если у меня нет точных чертежей дома? — Передайте фотографии, имеющиеся планы и размеры. Мы определим, каких данных не хватает, и предложим способ их уточнения. Для реконструкции особенно важны фактические размеры, состояние конструкций и сведения о скрытых инженерных сетях.
• Не будет ли в эркере холодно и не появится ли конденсат? — Риск снижаем на этапе проекта: непрерывно связываем утепление эркера с ограждающими конструкциями дома, прорабатываем монтажные швы, пароизоляцию, гидроизоляцию, отопление и вентиляцию. Для остекления учитываем теплотехнические характеристики и безопасность эксплуатации.
• Нужно ли согласовывать эркер? — Это зависит от вида здания, региона, изменения фасада, параметров участка и статуса работ. В проекте учитываем отступы, красные линии и ограничения реконструкции, а также указываем вопросы, которые нужно проверить в вашей ситуации до начала строительства.
